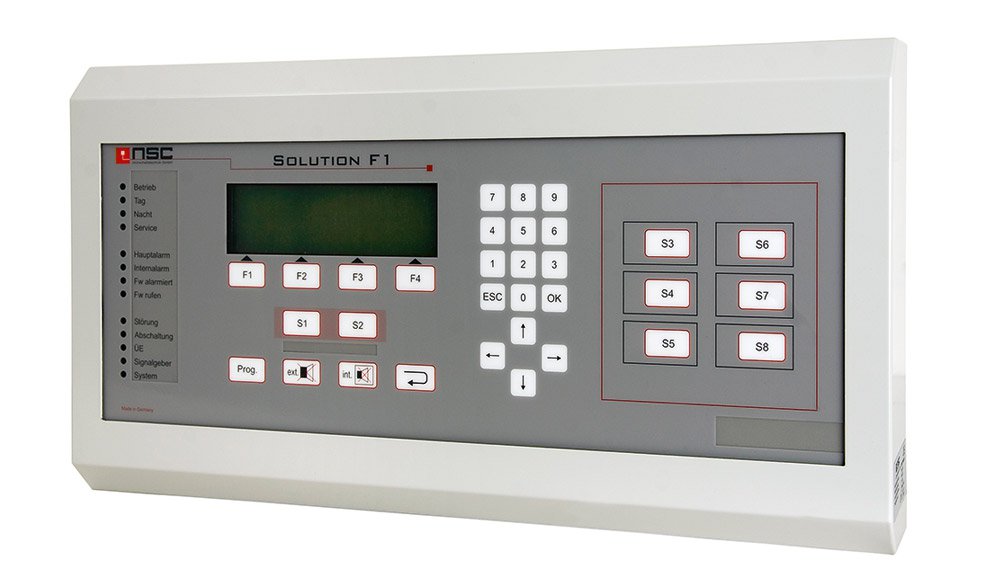

Brandmeldeanlage NSC F1

Solution F1

Grundausbau umfasst :
24V / 7,0A, Zentralrechner und Touch-Bedienfeld mit Grafik-LCD 240 x 64
ätze für 9 Ringbus-/Grenzwertkarten

• - für bis zu 2.286 adressierbare Melder
• - für Feuerwehrbedienfeld
• - für Feuerwehr-Schlüsseldepot
• - Ansteuerung für bis zu 3 separate Hauptmelder (HFM)
• - frei programmierbare Makro-Tasten
• -.024 freiprogrammierbare Meldergruppen
• - für Programmierung
• -.24-Schnittstelle für Programmierung
• - weitere RS-232-Schnittstellen
• - RS-485-Schnittstelle (FAT)
• - für optionales einsetzbares I-Modul zur Datenübertragung per Analog-Modem, ISDN oder Ethernet
• - freiprogrammierbare Relais (30V / 1A)
• - überwachte Steuerlinien, je 24V / 500 mA z.B. für Signalgeber oder Hauptmelder
• - überwachte Meldelinien (z.B. für Schlüssel-depot (Sabotage), Schnittstelle Löschen oder Freischaltelement)
• - digitale O/C-Ausgänge, program
• - widerstandsüberwachte OC-Eingänge (auf Draht), frei programmierbar
• - Optokopplerausgänge z.B. für Sabotage-Meldung an Einbruchmelderzentrale
• - Erdschlussüberwachung
• - x Steckplatz für Netzwerkkarte (redundantes Netzwerk möglich)
• - abgesicherte Ausgänge 24V DC
• - für 2. Montageebene zum Einsetzen weiterer Systemplatinen
• -Möglichkeit für TFT-Display
• -Möglichkeit für Touch-Screen-LC-Display
• - zur Erweiterung des Datenspeichers
• - für Audio-Codec-Zusatzmodul

Technische Daten :
Netzspannung: 230 V AC, 50/60 Hz
Betriebsspannung: 24 V DC
Ringe / Stichleitungen : 2 - 18 / 8 - 72
Stromversorgung: 7,0 A / 24 V
Akkukapazität: max. 70 Ah / 24 V
Gewicht : ca. 17,5 kg mit
Gehäuse A1
Abmessungen: sh. Gehäuse
